Ford E4OD Transmission Harness Connector Wiring Diagram - Pinout & Sensors

Wiring diagram with E4OD transmission harness connector pinout, engine sensors, injectors and PSOM module
Wiring diagram with E4OD transmission harness connector pinout, engine sensors, injectors and PSOM moduleOriginal file
Wiring diagram with E4OD transmission harness connector pinout, engine sensors, injectors and PSOM module

Reference · 1992-1996 BroncoAll 411 wiring diagrams

Ford AODE/4R70W & E4OD Transmission Connector Pinout - Wire Colors & Functions 1995 Ford Bronco C103 In-Line Connector Pinout - Wire Colors & Circuits (150-2) Ford Bronco 16-Pin Connector Pinout Diagram - Wire Color Codes (E4OD-related) Ford E4OD Transmission Harness Connector Wiring Diagram - Pinout & Sensors 1995 Ford Bronco E4OD Transmission Wiring Diagram - Solenoids & PCM Circuits 1995 Ford Bronco E4OD Transmission Connector C1048 Pinout & Wire Colors Ford Bronco 5.8L Engine Controls Wiring Diagram - MIL & CPP Switch (Pg 25-5) Ford Bronco 5.8L Engine Controls Wiring Diagram - PCM, TP, ECT, IAT, EGR Sensors 1996 Ford Bronco C202F 76-Pin Connector Pinout - EVTM Page 150-4 1994 Ford Bronco/F-Series C103 & C108 Connector Pinouts - EVTM Page 150-2 1994 Ford Bronco/F-Series EVTM 150-2: C103 & C108 In-Line Connector Pinouts Ford Bronco VSS to PCM Wiring Diagram - Rear Axle Sensor, PSOM, ABS Circuit 411wiring diagrams1992-1996 Ford Bronco More reference Ford BW 1356 Manual Shift Transfer Case Exploded Diagram - Bronco & F-150Exploded parts 4WD truck alignment sleeve install instructions with knuckle illustration and camber/caster top viewsService procedure 5-Pin SPDT Relay Diagram - Pin 30/85/86/87/87a Wiring & CarPC ACC/IGN SetupSchematic Ford Bronco Gasoline Engine Vacuum Hose Routing Diagram - Hose Colors & PortsVacuum routing Ford Bronco Power Distribution Box Diagram - Relay Layout & Fuse PositionsFuse chart 1994 Ford Bronco Door Data Spec Plate - VIN, GVWR, Axle & Paint CodesSpec plate BMW M3 Owner's Manual Page 3 - Engine Compartment Component LocationsManual page Brake Booster to Master Cylinder Adapter Plate Blueprint - Ford Bronco SwapBlueprint 1994-1995 BMW 3 Series Owner's Manual Booklet Set - Warranty, Radio & AccessoriesBrochure Rod Bolt Stretch Monitoring Chart - 8-Rod V8 Connecting Rod Bolt Record SheetTorque spec

Wiring diagram showing the E4OD transmission vehicle harness connector pinout alongside engine sensor, injector, and PSOM module circuits.

Part of 1992-1996 Ford Bronco Wiring Diagrams

AI caption · Photo 953 of 2193

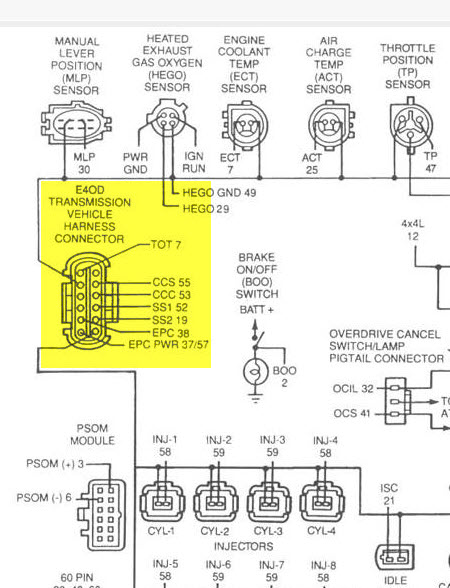

This document is a portion of a Ford EEC/powertrain wiring diagram showing connector faces and pin assignments for sensors and actuators related to the E4OD automatic transmission and engine management. The highlighted section details the E4OD Transmission Vehicle Harness Connector with its circuits and EEC processor pin numbers: TOT (pin 7), CCS (55), CCC (53), SS1 (52), SS2 (19), EPC (38), and EPC PWR (37/57). Across the top, connector faces are shown for the Manual Lever Position (MLP) sensor (pin 30), Heated Exhaust Gas Oxygen (HEGO) sensor (PWR GND, IGN RUN, HEGO GND 49, HEGO 29), Engine Coolant Temp (ECT) sensor (pin 7), Air Charge Temp (ACT) sensor (pin 25), and Throttle Position (TP) sensor (pin 47). Also depicted are the Brake On/Off (BOO) switch (BATT+, pin 2), 4x4L input (pin 12), the Overdrive Cancel Switch/Lamp pigtail connector (OCIL 32, OCS 41), the PSOM module connector (PSOM+ pin 3, PSOM- pin 6, 60-pin), fuel injectors INJ-1 through INJ-8 (pins 58/59) for cylinders 1-8, and the ISC (pin 21). A reader can identify connector shapes and which EEC pin each transmission and sensor circuit connects to.

Is this accurate? Sign in to help verify it.

Frequently asked questions

What circuits are on the E4OD transmission vehicle harness connector?
The diagram shows TOT (pin 7), CCS (pin 55), CCC (pin 53), SS1 (pin 52), SS2 (pin 19), EPC (pin 38), and EPC PWR (pins 37/57).
Which EEC pins do the shift solenoids SS1 and SS2 use?
SS1 connects to pin 52 and SS2 connects to pin 19.
What pin does the Manual Lever Position (MLP) sensor use?
The MLP sensor is shown connecting to pin 30.
What are the HEGO sensor connections?
The HEGO sensor connector shows PWR GND, IGN RUN, HEGO GND on pin 49, and the HEGO signal on pin 29.
What pins does the overdrive cancel switch/lamp pigtail use?
OCIL is shown on pin 32 and OCS on pin 41.
