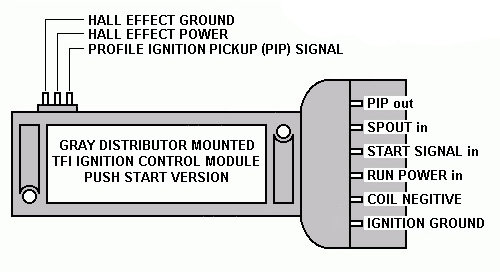

Ford Gray Distributor-Mount TFI Ignition Module Pinout - Push Start Version

TFI ignition control module connector pinout showing Hall effect, PIP, SPOUT and ignition signal terminals
TFI ignition control module connector pinout showing Hall effect, PIP, SPOUT and ignition signal terminalsOriginal file
TFI ignition control module connector pinout showing Hall effect, PIP, SPOUT and ignition signal terminals

Reference · 1987-1991 BroncoAll 175 wiring diagrams

1995 Ford Bronco Instrument Cluster Wiring Diagram 60-2 - Temp & Oil Gauges Constant to Momentary 12V Output Relay Wiring Diagram - Capacitor & Resistor Ford EEC-IV 60-Pin ECM Connector Pin Numbering Diagram (Pinout Layout) Ford Gray Distributor-Mount TFI Ignition Module Pinout - Push Start Version 1995 Ford Bronco 5.0L Fuel Pump Wiring Diagram - Inertia Switch & Sender 24-8 1995 Ford Bronco Radio Wiring Diagram 130-4 - C258 Speaker Connector Pinout 1995 Ford Bronco Radio Wiring Diagram - C257 Connector Pinout (Page 130-3) 1995 Ford Bronco Radio Premium Sound Wiring Diagram 130-2 - Amp & Speakers Ford 3G Alternator Wiring Diagram - Mega Fuse, Charge Lamp & Wire Colors KC Driving Lights & LED Light Bar Relay Wiring Diagram - Ford Bronco Aux Lights 175wiring diagrams1987-1991 Ford Bronco More reference Ford Thermactor Air Bypass Valve Cutaway Diagram - Port IdentificationSchematic Ford Canister Purge Regulator Valve (CANP 9C915) Test Procedure - Figure 11Service procedure Ford 5.8L important engine information decal with 10° BTDC timing check and ASF-32C plugSpec plate Ford 5.0L V8 PCV Valve & Hose Routing Diagram - 9A474, 6B890, 6A664Exploded parts Ford 5.0L/5.8L Air Throttle Body Assembly Diagram - Canister Purge Ports & TPSManual page 1990 Bronco Major Standard Equipment sheet with interior features and functional specs by trimBrochure Borgeson Steering Intermediate Shaft Measurement Diagram - U-Joint Length B & CBlueprint Ford Thermactor Combination Valve Diagram - Air Bypass/Control Ports LabeledVacuum routing 1990 Ford Bronco Fuse Panel Diagram: Fuse Positions, Amps & Circuits (11-2)Fuse chart Ford V8 Intake Manifold Bolt Tightening Sequence Diagram - Stud LocationsTorque spec

Wiring/pinout diagram of a gray distributor-mounted TFI ignition module showing PIP, SPOUT, coil and ignition-ground terminals.

Part of 1987-1991 Ford Bronco Wiring Diagrams

AI caption · Photo 1560 of 1787

This document is a labeled pinout diagram of the gray distributor-mounted TFI (Thick Film Integrated) ignition control module, specifically the "Push Start" version, as used in Ford vehicles. The drawing shows the module body with two connector areas. On the top-left side, three small terminals connect toward the distributor's Hall effect sensor and are labeled: Hall Effect Ground, Hall Effect Power, and Profile Ignition Pickup (PIP) Signal. On the right side, the main six-pin harness connector is labeled from top to bottom: PIP out, SPOUT in, START SIGNAL in, RUN POWER in, COIL NEGITIVE (as spelled in the document), and IGNITION GROUND. A reader can use this diagram to identify each pin's function when diagnosing ignition problems, testing the module, or wiring/rewiring the TFI harness. The diagram distinguishes this push-start gray distributor-mounted module from other TFI variants (black distributor-mounted, remote-mounted versions) referenced in companion diagrams. No part numbers, wire colors, year ranges, or torque specifications appear in this document; it is strictly a functional pin identification drawing.

Is this accurate? Sign in to help verify it.

Frequently asked questions

What are the pin functions on the gray distributor-mounted push start TFI module?
The six-pin harness connector pins are, top to bottom: PIP out, SPOUT in, START SIGNAL in, RUN POWER in, COIL NEGITIVE, and IGNITION GROUND.
What are the three terminals on the distributor side of the TFI module?
Hall Effect Ground, Hall Effect Power, and Profile Ignition Pickup (PIP) Signal.
What does PIP stand for on a TFI module?
The diagram identifies PIP as the Profile Ignition Pickup signal.
Which TFI module version does this diagram cover?
The gray distributor-mounted TFI ignition control module, push start version.
